DJ型大傾角擋邊帶式輸送機

產品概述

一、概述：
該系列產品主要用于散狀物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下最好），其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠高、節能和斗式提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃-+40℃內輸送堆積密度為0.5-2.5t/m³的各種散裝物料，對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機浴劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。

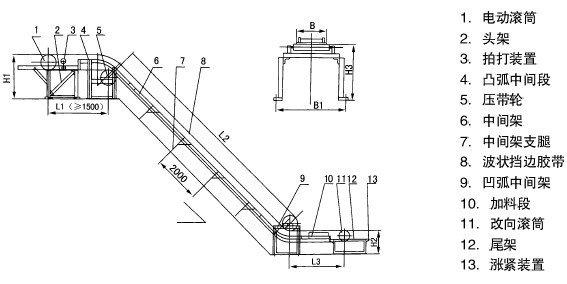

二、外形圖：

技術參數

帶寬B		400		500		600		800		1000		1200		1400
擋邊高H		60	80	80	120	120	160	160	200	160	240	200	300	240	400
最小橫隔板間距		100	120	120	160	160	200	200	250	200	280	250	350	280	400
輸送量（原煤、帶速1m/s） M³/h	35°	28	36	50	71	104	120	157	195	216	327	331	466	500	794
	45°	19	25	33	57	83	97	127	157	175	271	267	384	414	680
	60°	15	19	23	40	58	59	90	112	124	197	190	278	302	524
	90°	9	11	15	21	31	37	48	60	66	106	102	149	162	281
外型尺寸	頭輪帶面高H1	1200		1350		1615		1815		2000,2200		2300,2525		2525,2700
	尾輪帶面高H2	690		800		950		1115		1250,1400		1600,1700		1600,1700
	中間段帶面高H3	700		800		850		1115		850,1200		1400,1500		1600,1700
	中間段地腳高B1	580		850		1020		1220		1440		1690		1890

注：本表中輸送量按最小橫隔板間距計算，帶速增減，輸送量成倍增減，其他物料可參見此表確定。

粒度mm			≤100mm	≤160	≤250mm
速度 m/s	擋邊高≤120mm	傾角≤30°	2	1.6
	擋邊高≤120mm	傾角≤角60°	1.6	1.25
	擋邊高≤240mm	傾角≤30°	2.5	2	1.6
	擋邊高≤240mm	傾角≤60°	1.6	1.6	1.0
